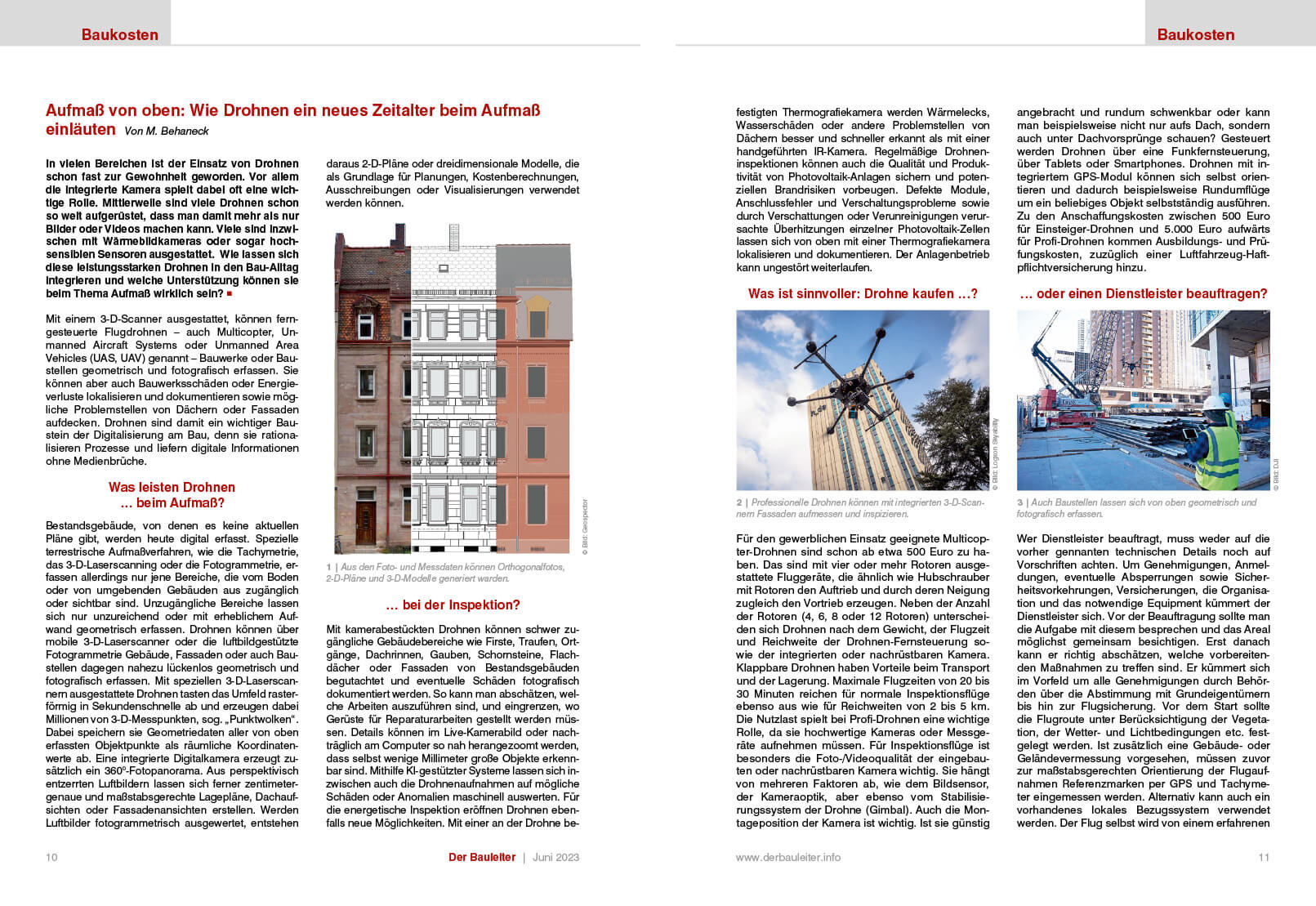

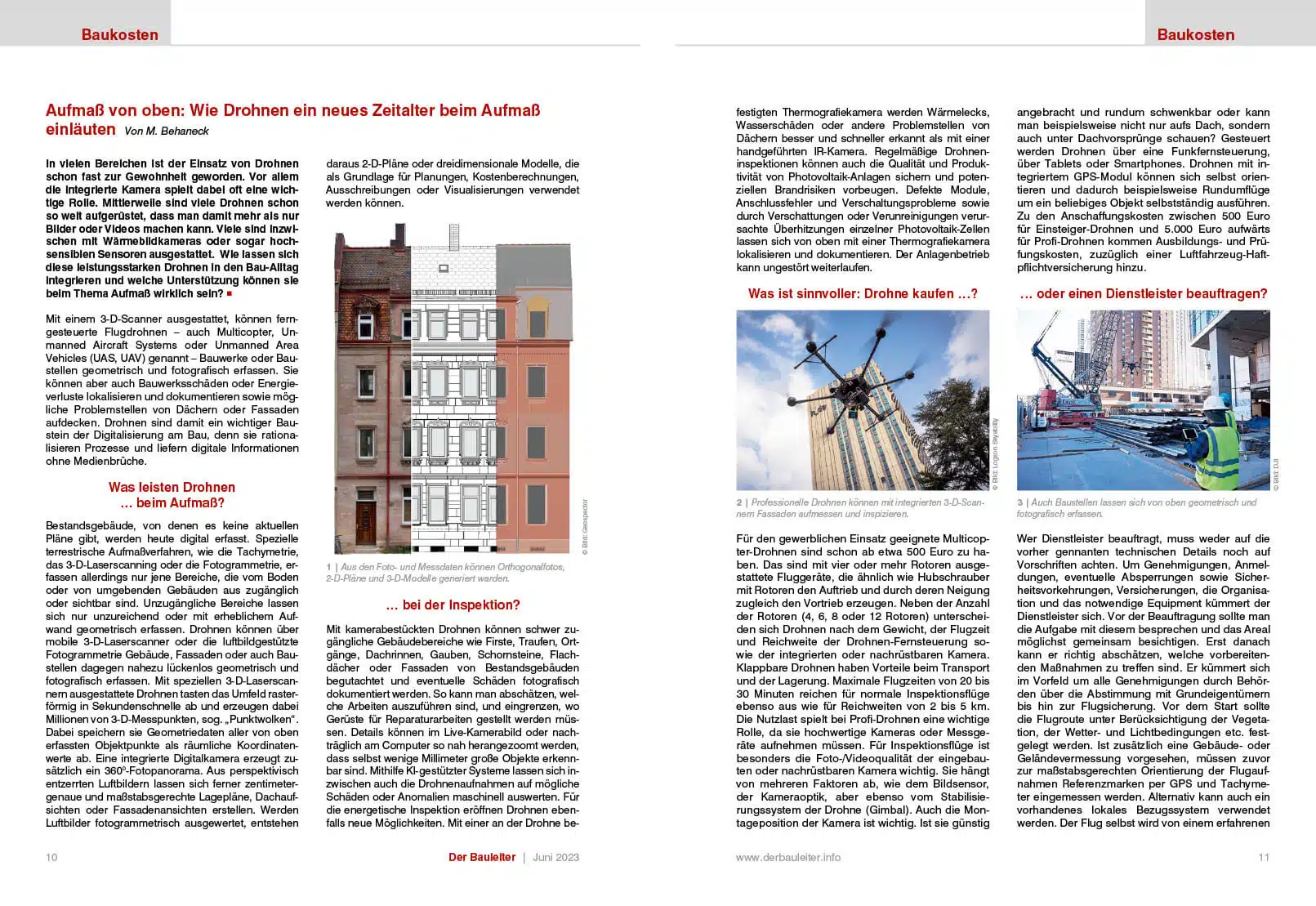

Aufmaß von oben: Wie Drohnen ein neues Zeitalter beim Aufmaß einläuten

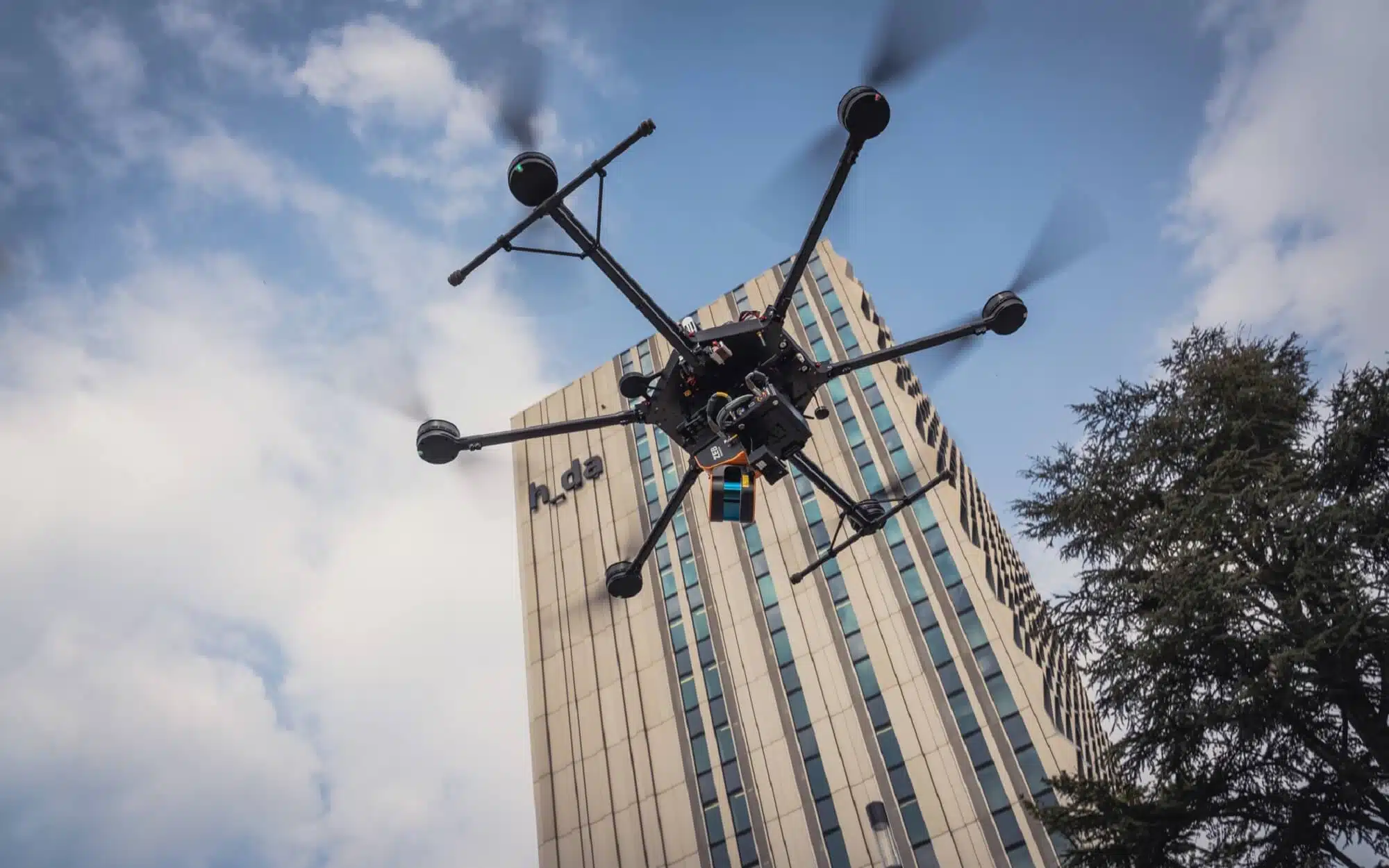

Text: M. Behaneck | Foto (Header): © Logxon Skyability

In vielen Bereichen ist der Einsatz von Drohnen schon fast zur Gewohnheit geworden. Vor allem die integrierte Kamera spielt dabei oft eine wichtige Rolle. Mittlerweile sind viele Drohnen schon so weit aufgerüstet, dass man damit mehr als nur Bilder oder Videos machen kann. Viele sind inzwischen mit Wärmebildkameras oder sogar hochsensiblen Sensoren ausgestattet. Wie lassen sich diese leistungsstarken Drohnen in den Bau-Alltag integrieren und welche Unterstützung können sie beim Thema Aufmaß wirklich sein?

Auszug aus:

Der Bauleiter
Ausgabe Juni 2023
Jetzt Leser/-in werden

Mit einem 3-D-Scanner ausgestattet, können ferngesteuerte Flugdrohnen – auch Multicopter, Unmanned Aircraft Systems oder Unmanned Area Vehicles (UAS, UAV) genannt – Bauwerke oder Baustellen geometrisch und fotografisch erfassen. Sie können aber auch Bauwerksschäden oder Energieverluste lokalisieren und dokumentieren sowie mögliche Problemstellen von Dächern oder Fassaden aufdecken. Drohnen sind damit ein wichtiger Baustein der Digitalisierung am Bau, denn sie rationalisieren Prozesse und liefern digitale Informationen ohne Medienbrüche.



Was leisten Drohnen … beim Aufmaß?

Bestandsgebäude, von denen es keine aktuellen Pläne gibt, werden heute digital erfasst. Spezielle terrestrische Aufmaßverfahren, wie die Tachymetrie, das 3-D-Laserscanning oder die Fotogrammetrie, erfassen allerdings nur jene Bereiche, die vom Boden oder von umgebenden Gebäuden aus zugänglich oder sichtbar sind. Unzugängliche Bereiche lassen sich nur unzureichend oder mit erheblichem Aufwand geometrisch erfassen. Drohnen können über mobile 3-D-Laserscanner oder die luftbildgestützte Fotogrammetrie Gebäude, Fassaden oder auch Baustellen dagegen nahezu lückenlos geometrisch und fotografisch erfassen. Mit speziellen 3-D-Laserscannern ausgestattete Drohnen tasten das Umfeld rasterförmig in Sekundenschnelle ab und erzeugen dabei Millionen von 3-D-Messpunkten, sog. „Punktwolken“. Dabei speichern sie Geometriedaten aller von oben erfassten Objektpunkte als räumliche Koordinatenwerte ab. Eine integrierte Digitalkamera erzeugt zusätzlich ein 360°-Fotopanorama. Aus perspektivisch entzerrten Luftbildern lassen sich ferner zentimetergenaue und maßstabsgerechte Lagepläne, Dachaufsichten oder Fassadenansichten erstellen. Werden Luftbilder fotogrammetrisch ausgewertet, entstehen daraus 2-D-Pläne oder dreidimensionale Modelle, die als Grundlage für Planungen, Kostenberechnungen, Ausschreibungen oder Visualisierungen verwendet werden können.

Dabei speichern sie Geometriedaten aller von oben erfassten Objektpunkte als räumliche Koordinatenwerte ab. Eine integrierte Digitalkamera erzeugt zusätzlich ein 360°-Fotopanorama. Aus perspektivisch entzerrten Luftbildern lassen sich ferner zentimetergenaue und maßstabsgerechte Lagepläne, Dachaufsichten oder Fassadenansichten erstellen. Werden Luftbilder fotogrammetrisch ausgewertet, entstehen daraus 2-D-Pläne oder dreidimensionale Modelle, die als Grundlage für Planungen, Kostenberechnungen, Ausschreibungen oder Visualisierungen verwendet werden können.



… bei der Inspektion?

Mit kamerabestückten Drohnen können schwer zugängliche Gebäudebereiche wie Firste, Traufen, Ortgänge, Dachrinnen, Gauben, Schornsteine, Flachdächer oder Fassaden von Bestandsgebäuden begutachtet und eventuelle Schäden fotografisch dokumentiert werden. So kann man abschätzen, welche Arbeiten auszuführen sind, und eingrenzen, wo Gerüste für Reparaturarbeiten gestellt werden müssen. Details können im Live-Kamerabild oder nachträglich am Computer so nah herangezoomt werden, dass selbst wenige Millimeter große Objekte erkennbar sind. Mithilfe KI-gestützter Systeme lassen sich inzwischen auch die Drohnenaufnahmen auf mögliche Schäden oder Anomalien maschinell auswerten. Für die energetische Inspektion eröffnen Drohnen ebenfalls neue Möglichkeiten. Mit einer an der Drohne befestigten Thermografiekamera werden Wärmelecks, Wasserschäden oder andere Problemstellen von Dächern besser und schneller erkannt als mit einer handgeführten IR-Kamera. Regelmäßige Drohneninspektionen können auch die Qualität und Produktivität von Photovoltaik-Anlagen sichern und potenziellen Brandrisiken vorbeugen. Defekte Module, Anschlussfehler und Verschaltungsprobleme sowie durch Verschattungen oder Verunreinigungen verursachte Überhitzungen einzelner Photovoltaik-Zellen lassen sich von oben mit einer Thermografiekamera lokalisieren und dokumentieren. Der Anlagenbetrieb kann ungestört weiterlaufen.



Was ist sinnvoller: Drohne kaufen …?

Für den gewerblichen Einsatz geeignete Multicopter-Drohnen sind schon ab etwa 500 Euro zu haben. Das sind mit vier oder mehr Rotoren ausgestattete Fluggeräte, die ähnlich wie Hubschrauber mit Rotoren den Auftrieb und durch deren Neigung zugleich den Vortrieb erzeugen. Neben der Anzahl der Rotoren (4, 6, 8 oder 12 Rotoren) unterscheiden sich Drohnen nach dem Gewicht, der Flugzeit und Reichweite der Drohnen-Fernsteuerung sowie der integrierten oder nachrüstbaren Kamera. Klappbare Drohnen haben Vorteile beim Transport und der Lagerung. Maximale Flugzeiten von 20 bis 30 Minuten reichen für normale Inspektionsflüge ebenso aus wie für Reichweiten von 2 bis 5 km. Die Nutzlast spielt bei Profi-Drohnen eine wichtige Rolle, da sie hochwertige Kameras oder Messgeräte aufnehmen müssen. Für Inspektionsflüge ist besonders die Foto-/Videoqualität der eingebauten oder nachrüstbaren Kamera wichtig. Sie hängt von mehreren Faktoren ab, wie dem Bildsensor, der Kameraoptik, aber ebenso vom Stabilisierungssystem der Drohne (Gimbal). Auch die Montageposition der Kamera ist wichtig. Ist sie günstig angebracht und rundum schwenkbar oder kann man beispielsweise nicht nur aufs Dach, sondern auch unter Dachvorsprünge schauen? Gesteuert werden Drohnen über eine Funkfernsteuerung, über Tablets oder Smartphones. Drohnen mit integriertem GPS-Modul können sich selbst orientieren und dadurch beispielsweise Rundumflüge um ein beliebiges Objekt selbstständig ausführen. Zu den Anschaffungskosten zwischen 500 Euro für Einsteiger-Drohnen und 5.000 Euro aufwärts für Profi-Drohnen kommen Ausbildungs- und Prüfungskosten, zuzüglich einer Luftfahrzeug-Haftpflichtversicherung hinzu.



… oder einen Dienstleister beauftragen?

Wer Dienstleister beauftragt, muss weder auf die vorher genannten technischen Details noch auf Vorschriften achten. Um Genehmigungen, Anmeldungen, eventuelle Absperrungen sowie Sicherheitsvorkehrungen, Versicherungen, die Organisation und das notwendige Equipment kümmert der Dienstleister sich. Vor der Beauftragung sollte man die Aufgabe mit diesem besprechen und das Areal möglichst gemeinsam besichtigen. Erst danach kann er richtig abschätzen, welche vorbereitenden Maßnahmen zu treffen sind. Er kümmert sich im Vorfeld um alle Genehmigungen durch Behörden über die Abstimmung mit Grundeigentümern bis hin zur Flugsicherung. Vor dem Start sollte die Flugroute unter Berücksichtigung der Vegetation, der Wetter- und Lichtbedingungen etc. festgelegt werden. Ist zusätzlich eine Gebäude- oder Geländevermessung vorgesehen, müssen zuvor zur maßstabsgerechten Orientierung der Flugaufnahmen Referenzmarken per GPS und Tachymeter eingemessen werden. Alternativ kann auch ein vorhandenes lokales Bezugssystem verwendet werden. Der Flug selbst wird von einem erfahrenen Piloten manuell oder per automatisiertem Rundum-

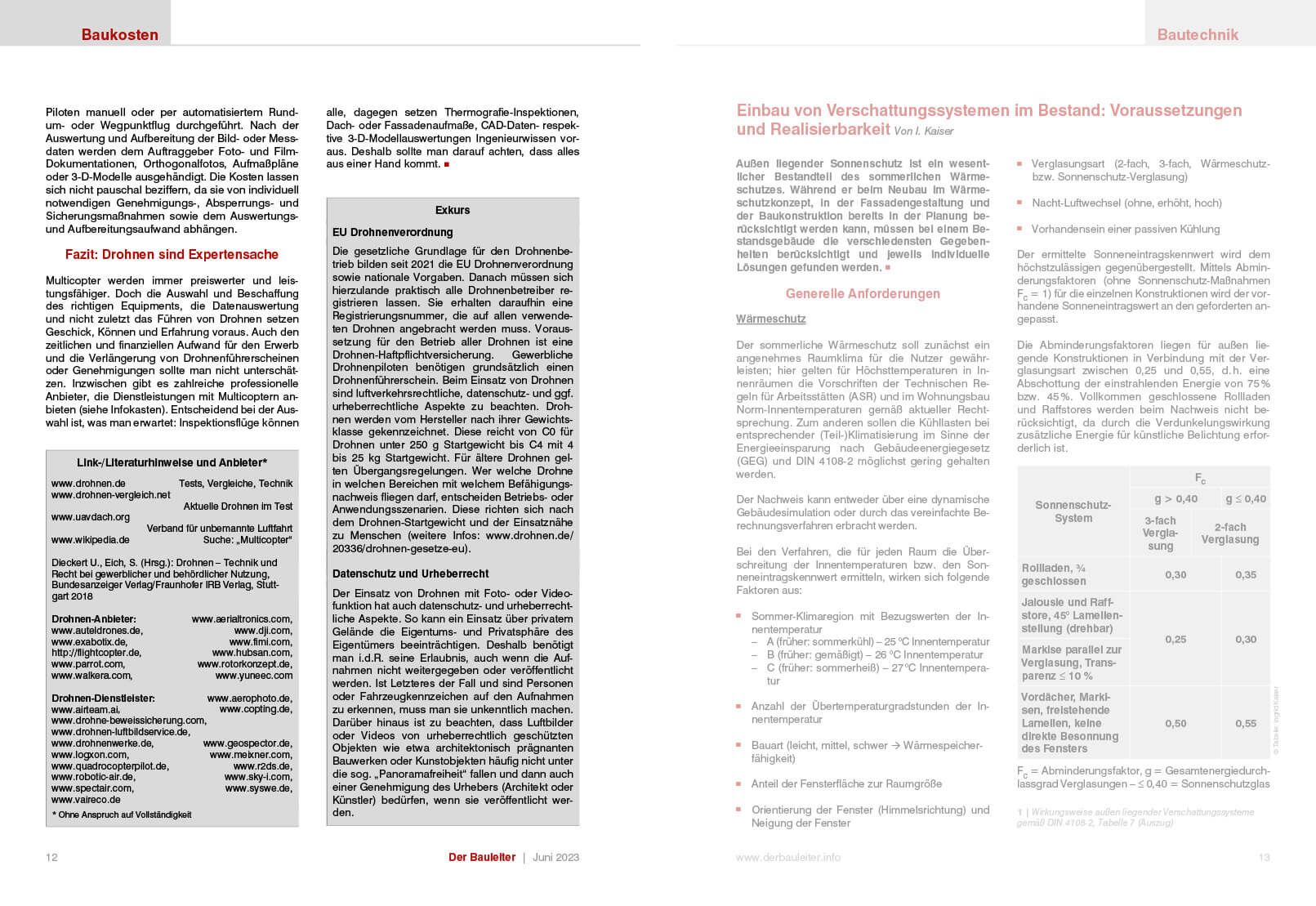

oder Wegpunktflug durchgeführt. Nach der Auswertung und Aufbereitung der Bild- oder Messdaten werden dem Auftraggeber Foto- und Film- Dokumentationen, Orthogonalfotos, Aufmaßpläne oder 3-D-Modelle ausgehändigt. Die Kosten lassen sich nicht pauschal beziffern, da sie von individuell notwendigen Genehmigungs-, Absperrungs- und Sicherungsmaßnahmen sowie dem Auswertungs- und Aufbereitungsaufwand abhängen.



Fazit: Drohnen sind Expertensache

Multicopter werden immer preiswerter und leistungsfähiger. Doch die Auswahl und Beschaffung des richtigen Equipments, die Datenauswertung und nicht zuletzt das Führen von Drohnen setzen Geschick, Können und Erfahrung voraus. Auch den zeitlichen und finanziellen Aufwand für den Erwerb und die Verlängerung von Drohnenführerscheinen
oder Genehmigungen sollte man nicht unterschätzen. Inzwischen gibt es zahlreiche professionelle Anbieter, die Dienstleistungen mit Multicoptern anbieten (siehe Infokasten). Entscheidend bei der Auswahl ist, was man erwartet: Inspektionsflüge können alle, dagegen setzen Thermografie-Inspektionen, Dach- oder Fassadenaufmaße, CAD-Daten- respektive 3-D-Modellauswertungen Ingenieurwissen voraus. Deshalb sollte man darauf achten, dass alles aus einer Hand kommt.

Exkurs

EU Drohnenverordnung
Die gesetzliche Grundlage für den Drohnenbetrieb bilden seit 2021 die EU Drohnenverordnung sowie nationale Vorgaben. Danach müssen sich hierzulande praktisch alle Drohnenbetreiber registrieren lassen. Sie erhalten daraufhin eine Registrierungsnummer, die auf allen verwendeten Drohnen angebracht werden muss. Voraussetzung für den Betrieb aller Drohnen ist eine Drohnen-Haftpflichtversicherung. Gewerbliche Drohnenpiloten benötigen grundsätzlich einen Drohnenführerschein. Beim Einsatz von Drohnen sind luftverkehrsrechtliche, datenschutz- und ggf. urheberrechtliche Aspekte zu beachten. Drohnen werden vom Hersteller nach ihrer Gewichtsklasse gekennzeichnet. Diese reicht von C0 für Drohnen unter 250 g Startgewicht bis C4 mit 4 bis 25 kg Startgewicht. Für ältere Drohnen gelten Übergangsregelungen. Wer welche Drohne in welchen Bereichen mit welchem Befähigungsnachweis fliegen darf, entscheiden Betriebs- oder Anwendungsszenarien. Diese richten sich nach dem Drohnen-Startgewicht und der Einsatznähe zu Menschen (weitere Infos: www.drohnen.de/20336/drohnen-gesetze-eu).

Datenschutz und Urheberrecht
Der Einsatz von Drohnen mit Foto- oder Videofunktion hat auch datenschutz- und urheberrechtliche Aspekte. So kann ein Einsatz über privatem Gelände die Eigentums- und Privatsphäre des Eigentümers beeinträchtigen. Deshalb benötigt man i.d.R. seine Erlaubnis, auch wenn die Aufnahmen nicht weitergegeben oder veröffentlicht werden. Ist Letzteres der Fall und sind Personen oder Fahrzeugkennzeichen auf den Aufnahmen zu erkennen, muss man sie unkenntlich machen. Darüber hinaus ist zu beachten, dass Luftbilder oder Videos von urheberrechtlich geschützten Objekten wie etwa architektonisch präg nanten Bauwerken oder Kunstobjekten häufig nicht unter die sog. „Panoramafreiheit“ fallen und dann auch einer Genehmigung des Urhebers (Architekt oder Künstler) bedürfen, wenn sie veröffentlicht werden.

Link-/Literaturhinweise und Anbieter*

www.drohnen.de (Tests, Vergleiche, Technik)
www.drohnen-vergleich.net (Aktuelle Drohnen im Test)
www.uavdach.org (Verband für unbemannte Luftfahrt)
www.wikipedia.de (Suche: „Multicopter“)

Dieckert U., Eich, S. (Hrsg.): Drohnen – Technik und Recht bei gewerblicher und behördlicher Nutzung, Bundesanzeiger Verlag/Fraunhofer IRB Verlag, Stuttgart 2018

Drohnen-Anbieter:
www.aerialtronics.com, www.auteldrones.de, www.dji.com, www.exabotix.de, www.fimi.com, http://flightcopter.de, www.hubsan.com, www.parrot.com, www.rotorkonzept.de, www.walkera.com, www.yuneec.com

Drohnen-Dienstleister:
www.aerophoto.de, www.airteam.ai, www.copting.de, www.drohne-beweissicherung.com, www.drohnen-luftbildservice.de, www.drohnenwerke.com, www.geospector.de, www.logxon.com, www.meixner.com, www.quadrocopterpilot.de, www.r2ds.de, www.robotic-air.de, www.sky-i.com, www.spectair.com, www.syswe.de, www.vaireco.de

* Ohne Anspruch auf Vollständigkeit
